石膏基防火涂料以石膏為主要基材，采用無機(jī)輕質(zhì)隔熱和纖維材料組成的粉料。相比水泥基防火涂料，石膏基涂料綠色環(huán)保，原材料低碳節(jié)能，材料輕，密度小、同時(shí)粘接力強(qiáng)，展性好，耐火性能優(yōu)異，針對(duì)纖維類和烴類火災(zāi)可提供長(zhǎng)達(dá)4小時(shí)的防火保護(hù)。成品不易開裂脫落，突破水泥基分層分道施工的瓶頸，可實(shí)現(xiàn)一次噴涂施工成型。

石膏基厚層防火涂料它施工方便、早強(qiáng)快硬、耐火極限高，在施工和火災(zāi)中無味，不產(chǎn)生有害氣體，對(duì)建設(shè)物主體結(jié)構(gòu)起到隔熱防火作用，其技術(shù)性能初凝在60~90min，粘結(jié)強(qiáng)度大于0.3Mpa，耐火極限不低于3(4)h(涂層厚度可根據(jù)設(shè)計(jì)要求20~40mm)。

適用于各種新建、擴(kuò)建和改建的工業(yè)與民用建筑工程中鋼結(jié)構(gòu)承重構(gòu)件的防火涂裝及防火。

三、施工工藝：

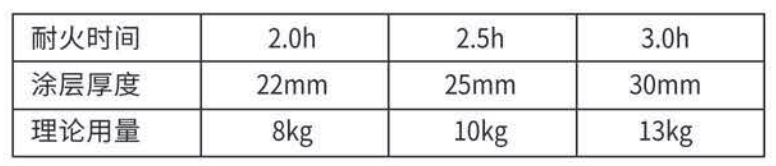

1、防火時(shí)間、涂層厚度及理論用量表:

2、施工前，應(yīng)將鋼結(jié)構(gòu)表面的塵土、油污、雜物等清理干凈做除銹處理，加涂防銹底漆。待防銹漆實(shí)干后方可進(jìn)行防火涂料施工。

3、石膏基防火涂料為雙組份:A組份粉料:水=1:12左右(別稀了能噴出去就行);B組份固化劑:水=1:2(固化劑充分溶解于水);A:B=100:67左右(控制好固化劑泵流量)。

4、本涂料采用噴涂，可適當(dāng)調(diào)整加水量以適應(yīng)施工，可以一次達(dá)到耐火時(shí)間相對(duì)應(yīng)的厚度(以噴涂不流掛為準(zhǔn))。如果發(fā)現(xiàn)攪拌的漿。料有變稠固化(如時(shí)間太長(zhǎng)未使用)現(xiàn)象的不能再次攪拌使用。

5、石膏基防火涂料約6-10分鐘固化，通風(fēng)良好的情況下，一周左右干透。

6、剛施工后的涂層應(yīng)防水、防暴曬、防污染、防機(jī)械破壞，如有損壞需進(jìn)行修補(bǔ)。

7、施工操作應(yīng)在通風(fēng)良好的環(huán)境進(jìn)行，避免雨淋和暴曬，施工環(huán)境濕度不大于80%，溫度在5°C-35°C。

8、儲(chǔ)存與運(yùn)輸應(yīng)防止雨淋、暴曬、潮濕、防凍(內(nèi)含石膏)。

四、包裝與存儲(chǔ)

包裝為:25Kg/袋

貯存:適合陰涼干燥的環(huán)境下貯存;

包裝和運(yùn)輸防潮、防水、防撞擊

貯存期及溫度:6個(gè)月，5-35C。
